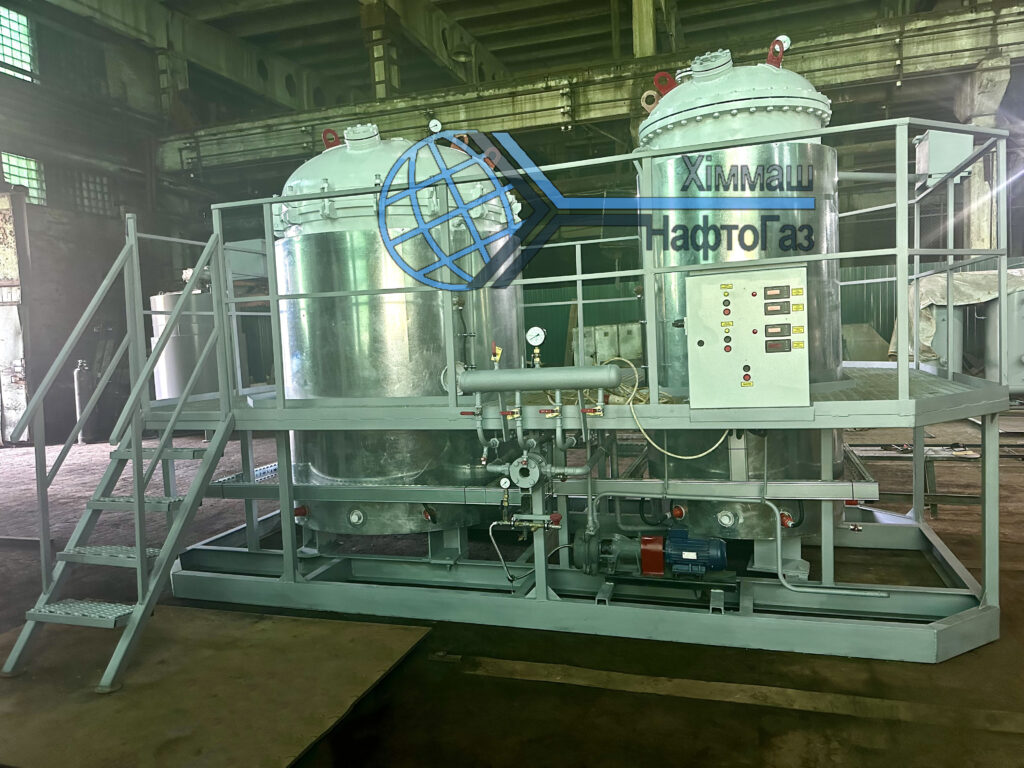

Установка вакуум-нагнітального просочення якорів та статора допоміжних машин електродвигунів

Компанія «ХІММАШНАФТОГАЗ» виготовляє установки вакуумно-нагнітального просочення якорів і статорів електродвигунів для ремонтних підприємств, локомотивних депо, електромашинобудівних заводів та сервісних центрів. Якщо вам необхідно купити установку для просочення якорів електродвигунів, замовити установку вакуумного просочення статорів або купити обладнання для просочення електричних машин, ми пропонуємо виготовлення обладнання безпосередньо від виробника. Установка призначена для вакуумно-нагнітального просочення якорів електродвигунів НБ-418 К6, НБ-412, а також статорів та інших допоміжних електричних машин. Обладнання забезпечує якісне просочення ізоляції електроізоляційними компаундами та лаками, що підвищує надійність і термін служби електродвигунів. Конструкція установки включає приймальну ємність та накопичувальну ємність, обладнані системою підігріву та контролю температури. В якості просочувального матеріалу можуть використовуватися електроізоляційний компаунд «Елпласт» або лак ФЛ-98. Процес вакуумування здійснюється за допомогою водокільцевого вакуумного насоса типу ВВН1-1,5 потужністю 5,5 кВт. Автоматизована система підігріву забезпечує підтримання необхідного температурного режиму та стабільність технологічного процесу. Компанія «ХІММАШНАФТОГАЗ» забезпечує повний цикл робіт: проєктування, виготовлення, випробування, доставку та введення в експлуатацію установок вакуумного просочення електродвигунів по всій Україні. Установки виготовляються відповідно до вимог НПАОП 0.00-1.59-87, СОУ МПП 71.120-217:2009 та Технічного регламенту на обладнання, що працює під тиском. Технічна характеристика:

Тиск робочий, МПа: – в ємностях …………………………………………………………………… – в опалювальній системі…………………………………………….	мінус 0,04… надлишкове 0,6 надлишкове 0,2
Температура рабоча середовища, С – в ємностях …………………………………………………………………….. – в опалювальній системі……………………………………………..	плюс 60…70 плюс 90**
Наименование среды: – в ємностях………………………………………………………………………. – в опалювальній системі………………………………………………. – при гідровипробуванні………………………………………………..	лак ФЛ-98 компаунд “ЄЛПЛАСТ” вода вода
Об’єм робочий, м3: – в автоклаві/в сорочці автоклаву………………………………. – у витратному баку/в сорочці витратного баку……. – в опалювальній системі………………………………………………	0,92*/0,14 0,65/0,18 0,025
Номінальні габаритні розміри, мм: – довжина………………………………………………………………………….. – ширина……………………………………………………………………………. – висота………………………………………………………………………………	4680 3380 2940
Маса проектна, кг…………………………………………………………..	3300

* без врахування об’єму поміщенного в ємність якоря або статора

** — згідно паспорту на котел

Також наше підприємство виготовляє Установки вакуум-нагнітального просочення якорів електродвигунів ЕД118, ЕД121, ТЕ-006.

«Установка» призначена для просочення якорів тягових двигунів локомотивів та електропоїздів лаком ФО-98 вакуумно-нагнітальним способом. Даний тип обладнання спроектований для просочення лаком якорів ЕД118, ЕД121 і ТЕ-006. На дні «Ємності приймальної» спеціальної конструкції розміщують якір електродвигуна Ø520мм та довжиною 1250мм. У «Ємності накопичувальної» установки знаходиться електроізолюючий лак ФО-98. У конструкції «Ємності приймальної» та «Ємності накопичувальної» передбачена сорочка з контролем температури середовища всередині ємностей з виведенням цифрового показання на шафу управління. «Ємність приймальну» можна використовувати як другу ємність для просочення якоря в реверсному режимі, тобто скидаючи тиск з «Ємності приймальної» та перекачування електроізолюючого лаку в «Ємність накопичувальну». Транспортування «Установки» провадиться у зібраному вигляді.

Процес вакуумування якорів у «Ємності приймальні» проводиться за допомогою водокільцевого вакуум-насосу типу ВВН1-1,5-5,5кВт із залишковим тиском вакууму в ємностях 39кПа. Система підігріву середовища в сорочках ємностей автоматизована, із замкнутим циклом за допомогою застосування тижневого програматора, лінійних трубопроводів, трубопровідної арматури, котла електродного «Дніпро ION» 30кВт-380В та насосу циркуляційного.

Ємності виготовляються відповідно до вимог «Правил пристрою та безпечної експлуатації посудин, що працюють під тиском» НПАОП 0.00-1.59-87, СОУ МПП 71.120-217:2009 та Технічного регламенту на обладнання, що працює під тиском.

Технічна характеристика:

Тиск робочий, МПа: — в емностях…………………………………………………………………… — в опалювальній системі………………………………	мінус -0,04… надлишкове 0,4 надлишкове 0,2
Температура робочого середовища, 0С — в емностях…………………………………………………………………… — в опалювальній системі …………………………………………..	плюс 60…70 плюс 90**
Наименування середовища: — в емностях………………………………………………………………….. — в опалювальній системі ………………………………………….. — при гідровипробуванні………………………………………………..	лак ФЛ-98 вода вода
Об’єм робочий, м3: — в автоклаві/в сорочці автоклаву…………………………. — у витратному баці/в сорочці витратного баку…….. — в опалювальній системі ………………………………………….	0,34*/0,08 0,34/0,09 0,012
Номінальні габаритні розміри, мм: — довжина………………………………………………………………………….. — ширина………………………………………………………………………. — висота………………………………………………………………………….	3750 2270 2300
Маса проектна, кг……………………………………………………	1850

* без врахування об’єму поміщенного в ємність якоря

** — згідно паспорту на котел

Якщо ви шукаєте, де купити установку для просочення якорів, купити вакуумну установку для просочення електродвигунів, замовити обладнання для просочення статорів або купити установку вакуумно-нагнітального просочення, звертайтеся до компанії «ХІММАШНАФТОГАЗ». Ми виготовимо обладнання відповідно до вимог вашого підприємства та забезпечимо його надійну експлуатацію.
