Водопідігрівачі парові, ємнісні, горизонтального типу СТД призначені для нагрівання води в системах гарячого водопостачання з періодичним її розбором на різноманітні виробничо-господарські потреби.

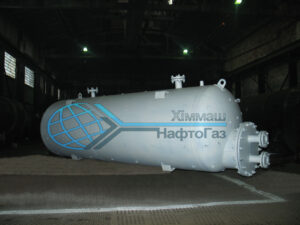

Водопідігрівач СТД власного виробництва
Компанія «ХІММАШНАФТОГАЗ» виготовляє ємнісні парові горизонтальні підігрівачі СТД робочим об’ємом 1; 1,6; 2,5; 4м3.
Водопідігрівач є кожухотрубним теплообмінником горизонтального типу, основними вузлами якого є корпус та змійовик. Для встановлення водопідігрівача в робоче положення до нього приварюються опори.
Водопідігрівач СТД оснащений термометром в оправі-для вимірювання температури води на виході; манометром–для вимірювання тиску; триходовим краном, запобіжним клапаном та іншим обладнанням на вимогу Замовника.
Первинний теплоносій (насичена пара з тиском не вище 0,7МПа або гаряча вода з початковою температурою 95°C) подається в змійовик. Холодна вода надходить через штуцер в нижню частину корпусу водопідігрівача та витісняє нагріту воду через штуцер у верхній частині корпусу.
Робоча ємність водопідігрівача визначається обсягом води, що перебуває вище змійовика.
Водопідігрівачі СТД встановлюються в горизонтальному положенні на спеціальні опорні майданчики з анкерами та закріплюються гайками. На одному з опорних майданчиків необхідно передбачити встановлення листа ковзання, для забезпечення можливості переміщення рухомої опори водопідігрівача при теплових розширеннях корпусу. Гайки на рухомій опорі мають бути захищені. Після встановлення підігрівача на опорах приєднуються всі трубопроводи та арматура, контрольно-вимірювальні прилади та запобіжний пристрій.
До трубопроводу зливу має бути підведений дренажний трубопровід. Перед кришкою змійовика водопідігрівача повинен бути залишений вільний простір для вилучення змійовика водопідігрівача при технічному обслуговуванні. Вільний простір повинен дорівнювати довжині корпусу водопідігрівача. До зливного штуцера запобіжного клапана необхідно підвести трубопровід для відведення води з водопідігрівача при спрацьовуванні клапана.
Загальний вигляд підігрівача ємнісного ВПЕГ (водопідігрівач СТД):
Технічні характеристики підігрівачів ємнісних ВПЕГ (водопідігрівачі СТД):
| Найменування параметрів | ВПЕГ-1,0
(СТД 3068) |
ВПЕГ-1,6
(СТД 3069) |
ВПЕГ-2,5
(СТД 3070) |
ВПЕГ-4,0
(СТД 3071) |
| Ємність загальна, л | 1180 | 1880 | 2890 | 4460 |
| Ємність робоча, л | 1000 | 1600 | 2500 | 4000 |
| Площа поверхні нагріву, м2 | 1.55 | 2.45 | 3.76 | 4.87 |
| Тиск робочий в корпусі (змійовиці), МПа | 0.5 (0.5…..0.7) | |||
| Тиск випробовувальний в корпусе (змійовиці), МПа | 0.8 (0.9) | |||
| Максимальна температура в змійовиці, оС | 170 | |||
| Максимальна температура в корпусі, оС | 75 | |||
| Маса водопідігрівача, кг | 748 | 930 | 1197 | 1336 |
| Маса підігрівача повністю заповненого водою, кг | 1928 | 2810 | 3750 | 5796 |
| Позначення | Найменування | Кіл-ть | Ду, мм |
| А | Вхід води, що нагрівається | 1 | 80 |
| Б | Вихід води, що нагрівається | 1 | 80 |
| В | Вхід гріючої пари | 1 | 65 |
| Г | Вихід конденсату | 1 | 65 |
| Д | Злив води | 1 | 25 |
| Е | Скидання води для ВПЕГ-1,0; ВПЕГ-1,6; ВПЕГ-2,5; | 1 | 50 |
| Е | Скидання води для ВПЕГ-4,0 | 1 | 80 |
Габаритні розміри:
| Позначення | Розміри, мм | ||||||||||||||
| Дн | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | H | H1 | h | |
| ВПЕГ-1,0 | 912 (1012)* |
2325 | 900 | 250 | 350 | 725 | 1365 | 1500 | 260 | 80 | 880 | 560 | 1750 | 764 | 135 |
| ВПЕГ-1,6 | 3425 | 1050 | 2005 | 2600 | |||||||||||
| ВПЕГ-2,5 | 1212 | 3017 | 400 | 775 | 1915 | 2100 | 352 | 150 | 1120 | 800 | 2050 | 914 | 310 | ||
| ВПЕГ-4,0 | 4417 | 1500 | 3315 | 3500 | 2150 | ||||||||||
*-розмір Дн може бути змінено виробником на момент Замовлення.
