Проектування та виготовлення ємнісного обладнання, за стандартними та нетиповими проектами – один з основних видів діяльності виробничого підприємства «ХІММАШНАФТОГАЗ».
Ємнісне обладнання призначене для прийому, зберігання, переробки та видачі агресивних, токсичних та нетоксичних, вибухонебезпечних та невибухонебезпечних та інших рідких та газоподібних продуктів для застосування в хімічній, нафтохімічній, харчовій та інших галузях промисловості.
Апарати можуть бути горизонтального або вертикального типу та виготовляються з вуглецевих, корозійностійких сталей.
ТОВ «ХІММАШНАФТОГАЗ» виготовляє ємнісне обладнання різних типів:
| Найменування апарату | Ескіз | Параметри призначення | Призначення | |
| Об’єм номі-нальний, м3 | Тиск умовний, МПа | |||
| Горизонтальні з еліптичними днищами, ГЭЭ |  |
6,3; 10; 16; 25; 40; 50; 63; 80; 100 | 0,6; 1,0; 1,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин). |
| Горизонтальні з еліптичними днищами, з трубним пучком, ГЭЭ |  |
6,3; 10; 16; 25; 40; 50; 63 | 0,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин), якщо такі середовища вимагають при зберіганні підтримки заданого температурного режиму. Тиск теплоносія у трубному пучку не більше 0,6МПа. |
| Вертикальні з еліптичними днищами, ВЭЭ |  |
1; 2; 3,2; 5; 6,3; 10; 16; 25; 32; 40; 50; 63 | 0,6; 1,0; 1,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежо-небезпечних речовин). При необхідності підтримки в апараті заданого температурного режиму можуть комплектуватись внутрішнім змійовиком. Тиск теплоносія у змійовику не більше 0,6МПа. |
| Вертикальні з еліптичними днищами, з сорочкою, ВЭЭ |  |
1; 2; 3,2; 5; 6,3; 10 | 1,0 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежо-небезпечних речовин), якщо такі середовища вимагають під час зберігання підтримки заданого температурного режиму. Тиск теплоносія в сорочці трохи більше 0,6МПа. |
| Вертикальні з нижнім конічним та верхнім еліптичним днищами, ВКЭ |  |
1; 2; 3,2; 5; 6,3; 10 | 0,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин), підвищеної в’язкості, а також середовищ, що містять речовини, що випадають в осад. |
| Вертикальні з нижнім конічним та верхнім еліптичним днищами, з сорочкою, ВКЭ |  |
1; 2; 3,2; 5; 6,3; 10 | 1,0 | Призначені для прийому, зберігання та видачі рідких і газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин), підвищеної в’язкості та середовищ, що містять речовини, що випадають в осад, якщо такі середовища вимагають при зберіганні підтримки заданого температурного режиму. Тиск теплоносія в сорочці трохи більше 0,6МПа. Для апаратів об’ємом 3,2м3 тиск теплоносія в сорочці при температурі понад 200°С не більше 0,55МПа. |
| Вертикальні з конічним днищем та еліптичною кришкою, ВКЭ |  |
1; 2; 3,2 | 0,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин), підвищеної в’язкості та середовищ, що містять випадають в осад речовини, експлуатація з якими вимагають частого очищення внутрішніх поверхонь. |
| Вертикальні з конічним днищем та еліптичною кришкою, з сорочкою, ВКЭ |  |
1; 2; 3,2 | 0,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежо-небезпечних речовин), підвищеної в’язкості та середовищ, що містять речовини, що випадають в осад, експлуатація з якими вимагає частого очищення внутрішніх поверхонь, якщо такі середовища вимагають при збереження підтримки заданого температурного режиму. |
| Горизонтальні з конічними днищами, ГКК |  |
10; 16; 25; 40; 50; 63; 80; 100 | 0 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин), при тиску в апараті не більше, ніж допускається, і температурі не більше 100°С. |
| Вертикальні з нижнім конічним та верхнім плоским днищами, зі змійовиком або без змійовика, КП |  |
10; 16; 25 | 0 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих речовин 3 та 4 класів небезпеки за ГОСТ 12.1.007-76), підвищеної в’язкості та середовищ, що містять речовини, що випадають в осад, при атмосферному тиску. При необхідності підтримки в апараті заданого температурного режиму апарати можуть комплектуватися внутрішнім змійовиком. Тиск теплоносія у змійовику не більше 0,6МПа. |
| Вертикальні з плоскими днищами (або з нижнім плоским та верхнім конічним днищами), зі змійовиком або без змійовика, ВПП (ВПК) |  |
10; 16; 25; 32; 40; 50; 63 | 0 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих речовин 3 та 4 класів небезпеки за ГОСТ 12.1.007-76) при атмосферному тиску. При необхідності підтримки в апараті заданого температурного режиму апарати можуть комплектуватися внутрішнім змійовиком. Тиск теплоносія у змійовику не більше 0,6МПа. |
| Вертикальні з еліптичним днищем та кришкою, ВЭЭ |  |
3,2; 6,3; 10; 16; 25; 32; 40; 50; 63 | 0 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежо-небезпечних речовин). |
| Горизонтальні з еліптичними днищами, ГЭЭ |  |
6,3; 10; 16; 25; 40; 50; 63; 80; 100 | 0,6 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин). |
| Вертикальні з нижнім плоским та верхнім конічним днищами, ВПК |  |
10; 16; 25; 32; 40; 50; 63 | 0 | Призначені для прийому, зберігання та видачі при атмосферному тиску рідких середовищ нешкідливих, пожежобезпечних та вибухобезпечних. |
| Горизонтальні з елиптичними днищами, ГЭЭ |  |
2,5; 4; 6,3; 10; 16; 25; 40; 50; 63; 80; 100 | 0,07; 0,25 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ щільністю не більше 1600кг/см3 при робочому тиску, що не перевищує значень, наведених у технічній характеристиці, та температурі робочого середовища від -40 до +70°С. |
| Горизонтальні з елиптичними днищами, з трубним пучком, ГЭЭ |  |
6,3; 10; 16; 25; 40; 50; 63 | 0,07 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежо-небезпечних речовин), що вимагають при зберіганні підтримання заданого температурного режиму. Тиск теплоносія у трубному пучку не більше 0,3МПа. |
| Вертикальні з еліптичними днищами, ВЭЭ |  |
1; 1,6; 2,5; 4; 6,3; 10; 16; 25 | 0,07; 0,25 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ щільністю не більше 1600кг/см3 при робочому тиску, що не перевищує значень, наведених у технічній характеристиці, та температурі робочого середовища від – 40 до + 70°С. |
| Вертикальні з плоскими днищами, ВПП |  |
1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 50 | 0 | Призначені для прийому, зберігання та видачі рідких вибухо- та пожежонебезпечних середовищ при атмосферному тиску. |
| Горизонтальні термооброблені, ГЭЭ |  |
10; 16; 25; 40; 63; 100 | 1,0 | Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (у тому числі шкідливих, вибухо- та пожежонебезпечних речовин), при тиску вказаному в технічній характеристиці, та при температурі не більше 200°С в умовах статистичних та малоциклових навантажень з числом циклів навантаження за весь термін експлуатації не більше 1000 при встановленні їх у районах із сейсмічності не більше 6 балів. При необхідності підтримки в апараті заданого температурного режиму апарати можуть бути укомплектовані зовнішніми теплообмінними пристроями. Тиск теплоносія не більше 1,6МПа. |
| Вертикальные термообработанные, ВЭЭ |  |
1; 1,6; 2,5; 4; 6,3; 10; 16; 25 | 1,0 | |
| Горизонтальні циліндричні, ГЭЭ |  |
4; 8; 10; 16; 20; 25; 32; 50; 80; 100 | 1,0; 1,6; 2,5 |
Призначені для прийому, зберігання та видачі рідких та газоподібних середовищ (пожежонебезпечних, вибухонебезпечних – категорія вибухонебезпечності Т1, Т2, Т3 за ГОСТ 12.1.011-78, шкідливих – 3 та 4 класів небезпеки за ГОСТ 12.1.007-76), щільністю не більше 1000кг/м3 при тиску в апараті не більше допустимих і температурі від -6°С до +200°С в умовах статичних і малоциклових навантажень з числом циклів навантаження за весь термін експлуатації не більше 1000 при встановленні їх в районах з сейсмічності не більше 7 балів. Апарати мають штуцери. При необхідності підтримки в апараті заданого температурного режиму, апарати на вимогу можуть бути укомплектовані зовнішніми або внутрішніми змійовиками. Тиск теплоносія у зовнішніх змійовиках не більше 1,6МПа, а у внутрішніх – не більше умовного тиску апарату, але не більше 1,6МПа. |
| Вертикальні циліндричні для рідких середовищ, ВЭЭ |  |
4; 6,3; 10; 16; 25; 32; 50; 80; 100 | 1,0; 1,6; 2,5 | |
| Вертикальні ци-ліндричні для газових середовищ та повітря, ВЭЭ |  |
2; 4; 6,3; 10; 16; 25 |
|
|

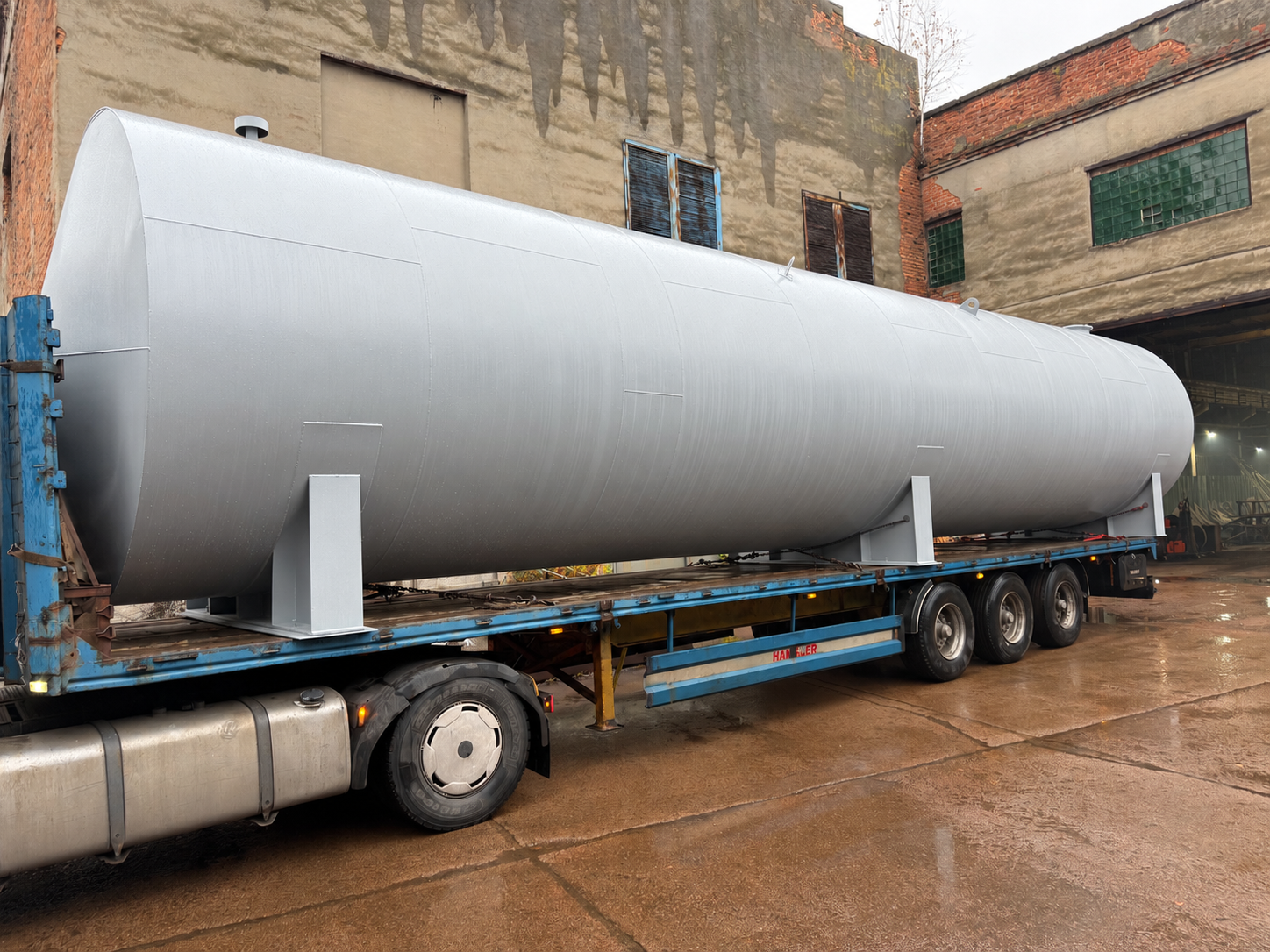

Наше підприємство також має досвід виготовлення пожежних резервуарів:
Дані ємності призначені для зберігання пожежного запасу води на виробничих об’єктах, де є пожежонебезпечні рідини.
Типовий резервуар для пожежогасіння, являє собою горизонтальний циліндричний бак з горловиною для доступу всередину ємності і патрубками для прийому і відкачування води. На вимогу замовника, додатково можна передбачити технологічні люки, горловини, патрубки, сходи, оглядові майданчики та різне технологічне обладнання: насос, датчик рівня, сигналізатор, клапани, трубопровід тощо.
Щоб унеможливити деформацію, всередині резервуар посилюється сталевими ребрами жорсткості.
Технічні характеристики:
Об’єм V, м3: 10…100
Діаметр, мм: 2220…3240
Довжина, мм: 3310…12700
Матеріальне виконання: вуглецева, нержавіюча сталь.
Компанія «ХІММАШНАФТОГАЗ» займається постачанням усіх видів сталевих резервуарів. У нас ви можете купити протипожежний резервуар виготовлений як за типовим проектом, так і на замовлення – за індивідуальними кресленнями.
Компанія «ХІММАШНАФТОГАЗ» буде рада бачити Вас серед наших клієнтів та партнерів.
