Компанія «ХІММАШНАФТОГАЗ» виготовляє ємності (резервуари) для зрідженого вуглеводневого газу (LPG).
Ємності призначені для прийому, зберігання та видачі зрідженого газу. Зріджений вуглеводневий газ для збереження рідкої фази повинен зберігатись під тиском.
Конструкція ємності може мати вигляд, як сталевий циліндричної форми резервуар так і сферичний газгольдер. Дані ємності є зварними конструкціями з підвищеними вимогами до матеріалів, які застосовуються під час їх виготовлення. Зварні шви резервуарної конструкції підлягають 100% контролю якості різними неруйнівними методами (ультразвукова дефектоскопія та радіаційний контроль).
Наше підприємство виготовляє резервуари зі сталей з пред’явленням підвищених вимог до хімічного складу, механічних властивостей та якості листа, відповідно до спеціальних технічних умов (основна сталь, що використовується марки-09Г2С).
За типом виконання резервуари для зріджених вуглеводневих газів (LPG) поділяються на:

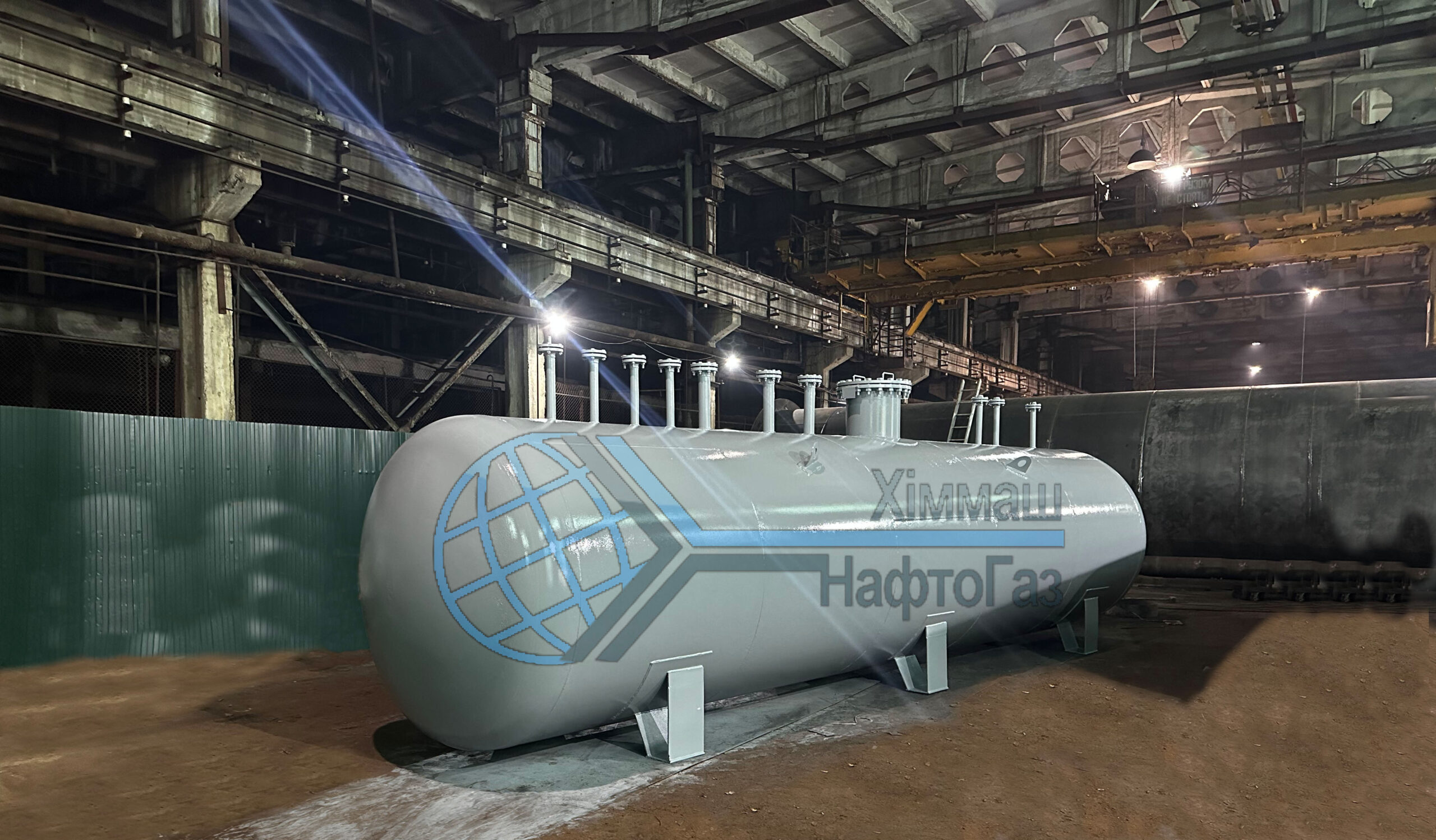

Ємності (резервуари) для зрідженого вуглеводневого газу (LPG) наземні:
Такі ємності використовуються для наземного стаціонарного зберігання зріджених вуглеводневих газів (LPG) з робочим тиском до 1,6МПа і за мінімальної температури навколишнього середовища до -40°С.
Проектування, виготовлення та експлуатація наземних ємностей для зберігання зрідженого вуглеводневого газу (LPG) має відповідати вимогам таких державних стандартів:
Посудини для зберігання зрідженого вуглеводневого газу (LPG) наземного виконання являють собою цільнозварний, горизонтальний, циліндричний корпус з еліптичними днищами. У днищах і нижній частині корпусу на стадії проектування передбачаються отвори для приєднання посудини до трубопровідної обв’язки. Відповідно до вимог нормативних документів, отвори не повинні розташовуватися на місцях перетину зварних швів.
Наземні газгольдери встановлюються на сідлові опори, кут охоплення яких має бути не меншим за 120°. Кількість опор та їх розмір мають визначатися вимогами, що забезпечують неперекидання посудини.
У верхній частині розташовується горловина або кілька горловин для встановлення експлуатаційного обладнання, а також здійснення огляду, очищення, випробувань і контролю внутрішньої поверхні. Кількість та діаметр горловин визначається на підставі вимог Замовника, а також призначенням горловини.
Наземні ємності та посудини ЗВГ виготовляються зі сталі 09Г2С. Товщина стінки залежить від розрахункового тиску, температури експлуатації, характеристик та хімічного складу зрідженого газу. Термін служби резервуару визначається експлуатаційними особливостями та має бути зазначений у паспорті наземної ємності для зберігання зрідженого вуглеводневого газу (LPG). У ньому також зазначаються проведені випробування (контроль якості зварних швів, випробування на герметичність).

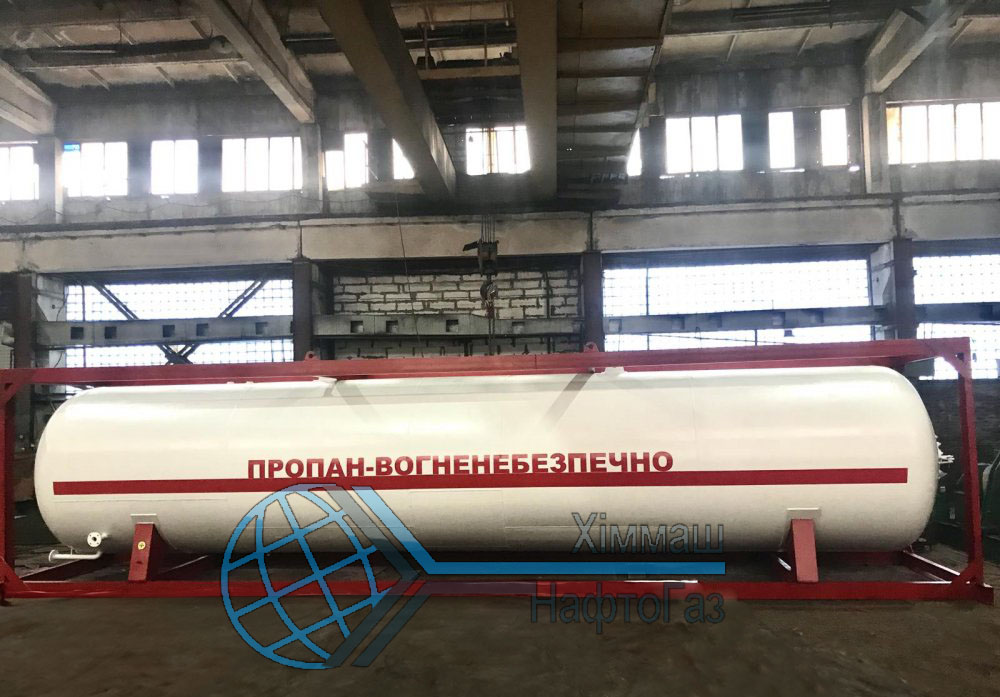

Зовнішня поверхня наземних резервуарів ЗВГ покривається біло-сірою емаллю, а також наноситься напис «Пропан-Вогнебезпечно».
Ємності для зберігання пропан-бутанової суміші поставляються в повній готовності. На будівельному майданчику здійснюється лише встановлення на опори в ґрунт, заземлення та приєднання посудини до трубопровідної обв’язки. На верхній частині корпусу передбачені стропувальні петлі для навантаження та розвантаження посудини під час доставки наземного резервуару для зберігання зрідженого вуглеводневого газу (LPG) до місця експлуатації.
Діаметр, мм |
Об’єм, л | Товщина стінки, мм |
Довжина, мм |
Діаметр люку, мм |
Висота, мм |
Маса, кг |
P робочий, МПа |
Р розрах., МПа | Р випробов., МПа |
1200 | 2720 | 6 | 2760 | 400(450) | 1455 | 600 | 1,57 | 1,8 | 2,3 |
1200 | 5000 | 6 | 4760 | 400(450) | 1455 | 960 | 1,57 | 1,8 | 2,3 |
1200 | 2720 | 8 | 2760 | 400(450) | 1455 | 800 | 1,57 | 1,8 | 2,3 |
1200 | 5000 | 8 | 4760 | 400(450) | 1455 | 1280 | 1,57 | 1,8 | 2,3 |
1600 | 9960 | 10 | 5400 | 400(450) | 1890 | 2400 | 1,57 | 1,8 | 2,3 |
1600 | 14270 | 10 | 7600 | 400(450) | 1890 | 3300 | 1,57 | 1,8 | 2,3 |
1600 | 18580 | 10 | 9800 | 400(450) | 1890 | 4250 | 1,57 | 1,8 | 2,3 |
2000 | 19810 | 12 | 6880 | 400(450) | 2290 | 4480 | 1,57 | 1,8 | 2,3 |
2000 | 24710 | 12 | 8480 | 400(450) | 2290 | 5540 | 1,57 | 1,8 | 2,3 |

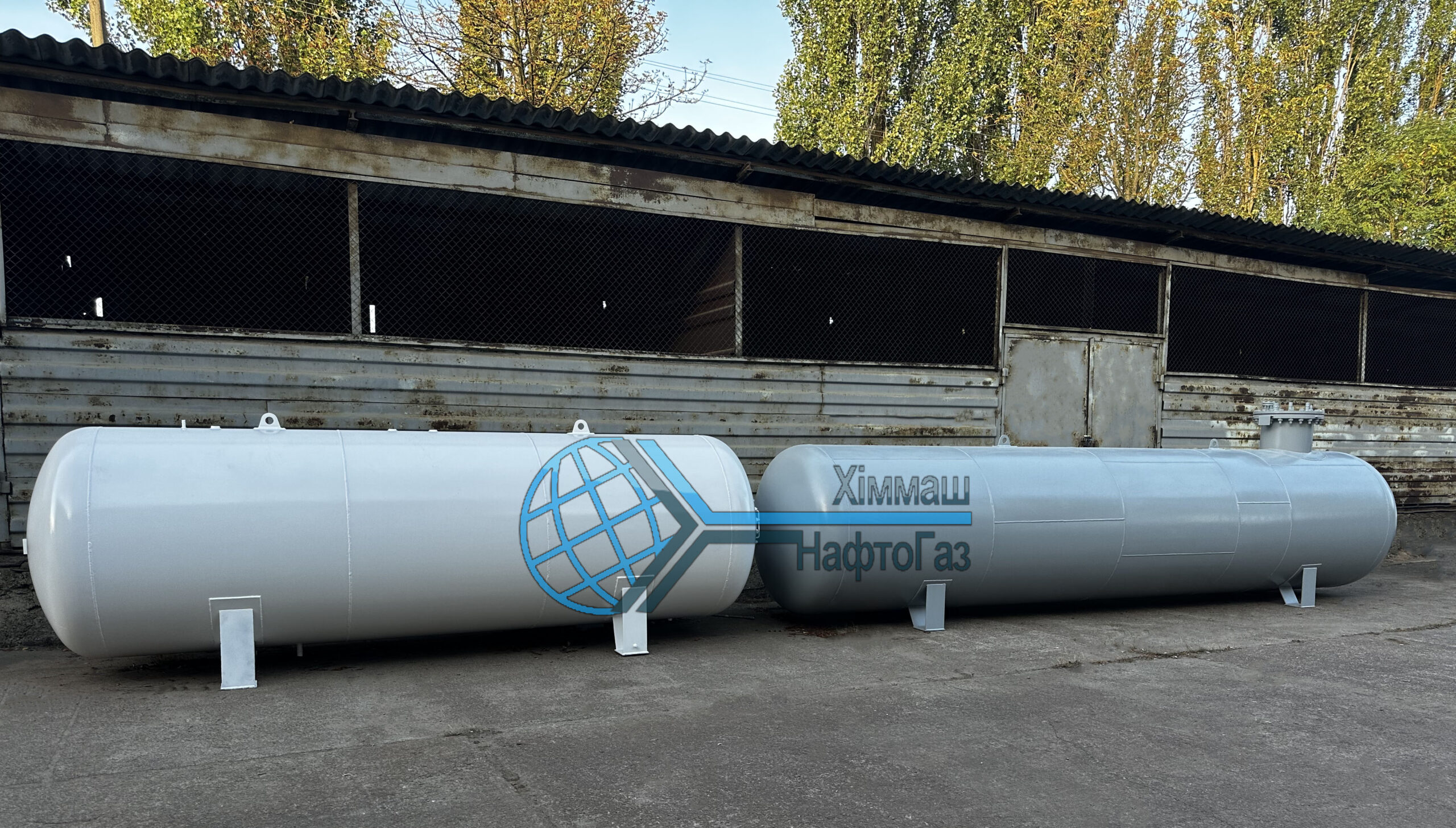

Ємності (резервуари),газгольдери для зрідженого вуглеводневого газу (LPG) підземні:
Дані ємності застосовуються для зберігання зрідженого вуглеводневого газу на автомобільних заправках та в системах автономного газопостачання різних житлових та промислових об’єктів.
Конструктивно підземні ємності (резервуари) для зберігання зрідженого вуглеводневого газу (LPG) – це горизонтальний циліндричний корпус з еліптичними днищами, опорами та отворами у верхній частині (горловини, патрубки, люки). Кількість горловин у ємності залежить від складу та кількості обладнання, яке встановлено в резервуарі. Висота горловини залежить від глибини установки та має бути достатньою для здійснення нормальної експлуатації та технічного огляду/ремонту.
Підземні ємності для зберігання зріджених газів експлуатуються при тиску до 1,6МПа та при температурному режимі від -40°С до +40°С. У холодних кліматичних умовах конструкції підземної ємності ЗВГ передбачається підігрівач газу.
Підземні ємності (LPG) проходять на нашому підприємстві перевірку на герметичність, гідравлічні випробування, контроль якості зварних швів відповідно до державних норм та стандартів.
У комплект поставки підземних ємностей для зберігання зрідженого вуглеводневого газу (LPG) входить:
Фахівці компанії «ХІММАШНАФТОГАЗ» виготовляють підземні газгольдери, що відповідають державним нормам та стандартам:
Антикорозійний захист підземних ємностей для зріджених газів (LPG):
При підземному розташуванні ємностей для зберігання зрідженого вуглеводневого газу (LPG) слід приділити особливу увагу захисту зовнішньої поверхні від агресивного впливу ґрунту.
Основними способами антикорозійної обробки поверхні підземних ємностей для зберігання скраплених газів є: рулонна гідроізоляція; використання бітумної мастики, склополотна, використання фарб на основі епоксидних смол (фарби на основі епоксидних смол мають високу адгезію, стійкість до води та перепадів температур (від -60°С до +200°С), що робить їх особливо незамінними при захисті підземних ємностей).
Вибір способу захисту залежить від ступеня вологості ґрунту, обсягу ґрунтових вод.
Резервуари підземні:
Діаметр, мм |
Об’єм, л | Товщина стінки, мм |
Довжина, мм |
Висота з горловиною та кожухом, мм | Маса, кг |
Р робоче, МПа |
Р розрах., МПа | Р випроб., МПа |
1200 | 4720 | 6 | 4500 | 2170 | 955 | 1,57 | 1,8 | 2,3 |
1200 | 5000 | 8 | 4650 | 2500 | 1420 | 1,57 | 1,8 | 2,3 |
1200 | 7150 | 6 | 6650 | 2170 | 1380 | 1,57 | 1,8 | 2,3 |
1200 | 7200 | 8 | 6650 | 2500 | 1880 | 1,57 | 1,8 | 2,3 |
1200 | 9320 | 6 | 8650 | 2170 | 1810 | 1,57 | 1,8 | 2,3 |
1200 | 9400 | 8 | 8650 | 2500 | 2380 | 1,57 | 1,8 | 2,3 |
1600 | 10000 | 10 | 5300 | 2800 | 2520 | 1,57 | 1,8 | 2,3 |
1600 | 14900 | 10 | 7800 | 2800 | 3540 | 1,57 | 1,8 | 2,3 |
1600 | 18540 | 10 | 9700 | 2800 | 4350 | 1,57 | 1,8 | 2,3 |
2000 | 19960 | 12 | 6780 | 3200 | 4520 | 1,57 | 1,8 | 2,3 |
2000 | 24800 | 12 | 8380 | 3200 | 5540 | 1,57 | 1,8 | 2,3 |
Ми виробляємо ємності для зрідженого газу відповідно до всіх норм та вимог до об’єктів експлуатації зріджених вуглеводневих газів.
Компанія «ХІММАШНАФТОГАЗ» також спеціалізується на виготовленні автоцистерн для транспортування та заправки зрідженим вуглеводневим газом (LPG). Дана автоцистерна складається з встановленого на шасі автомобіля резервуара (LPG), який виготовлений з високоякісної сталі підвищеної міцності. Наше підприємство пропонує ємності для зберігання зрідженого вуглеводневого газу (LPG) різного об’єму. Для захисту від дії сонячних променів, автомобільна цистерна захищена тіньовим кожухом із нержавіючої сталі. Робоча температура від -400С до +500С, робочий тиск у ємності 1,6МПа або 1,8МПа.
Автоцистерна (LPG), що виготовляється нашим підприємством, поставляється укомплектованою: інспекційним люком, донним клапаном рідкої фази, аварійним клапаном, запобіжним клапаном, рівнеміром, термометром і манометром. Автомобільне шасі надає Замовник.
Компанія «ХІММАШНАФТОГАЗ» може виготовити для Вас як стандартний, так і нестандартний варіант виробів відповідно до технічного завдання.
Ми будемо раді бачити Вас серед наших клієнтів та партнерів.
Якість та надійність-гарантуємо!
