Апарати теплообмінні кожухотрубчасті

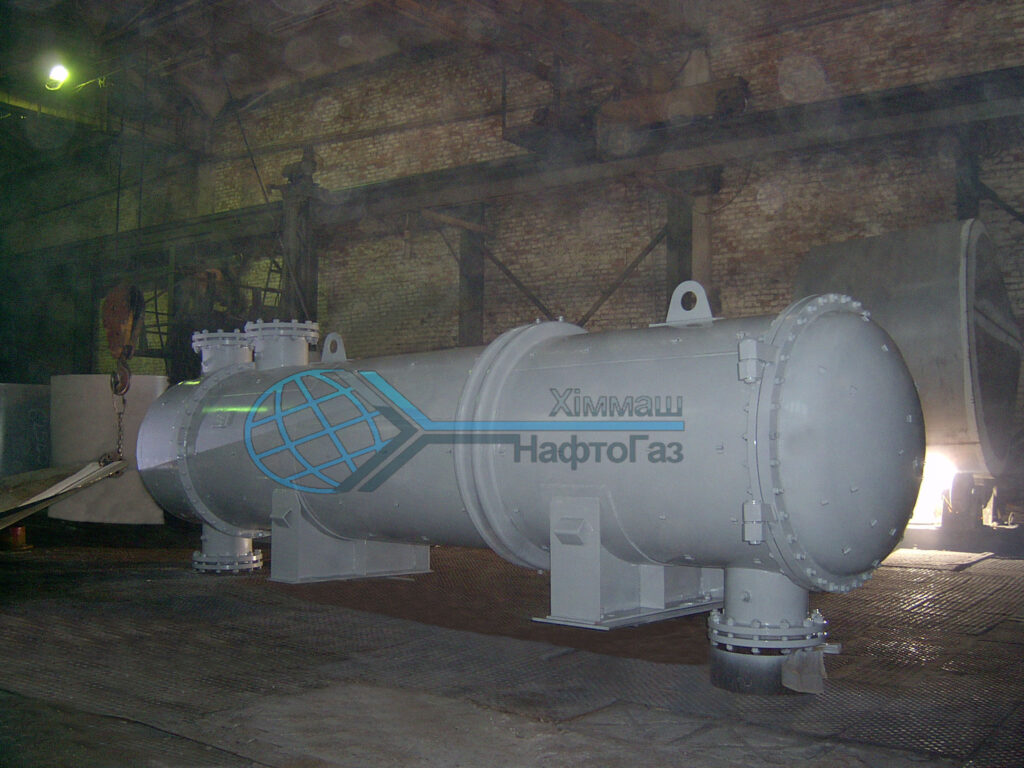

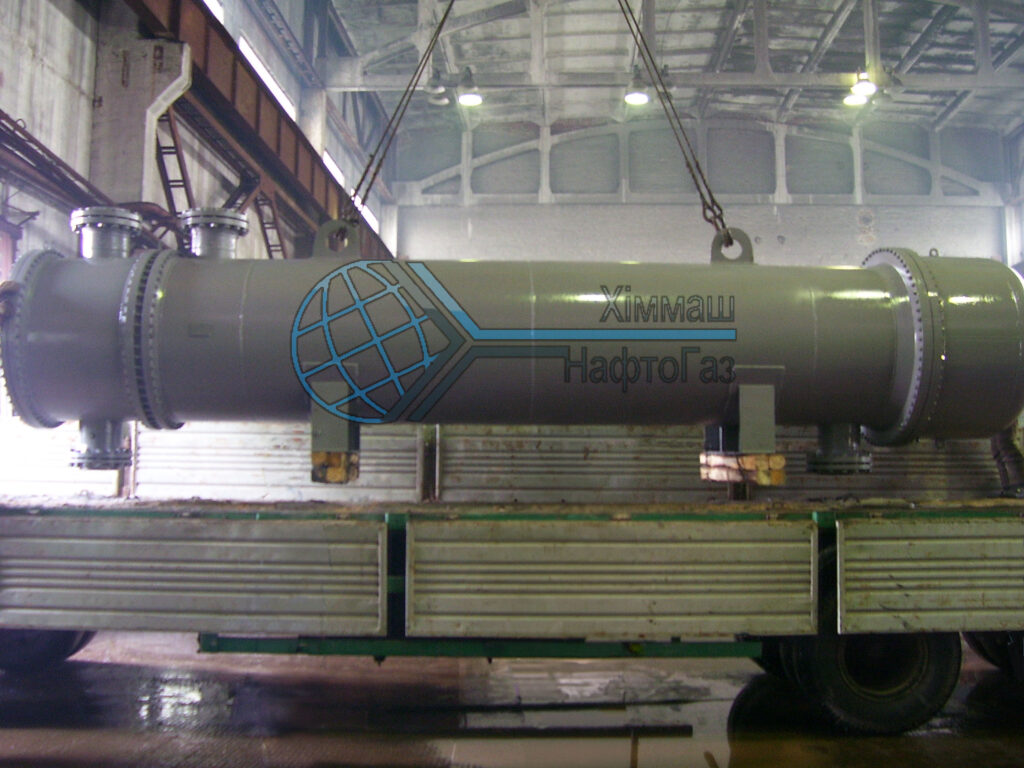

Апарати теплообмінні кожухотрубчасті власного виробництва:

Компанія «ХІММАШНАФТОГАЗ» виготовляє теплообмінні кожухотрубчасті апарати, які призначені для нагрівання та охолодження рідких та газоподібних середовищ у технологічних процесах на підприємствах хімічної, нафтохімічної, нафтопереробної, газової промисловості, а також для підігріву води в системах опалення та гарячого водопостачання житлових, громадських та промислових будівель. Вони можуть бути як горизонтального, так і вертикального виконання відповідно до наданих опитувальних листів або за технічними проектами Замовника.

        Висока якість та надійність теплообмінного обладнання, що виготовляється нашим підприємством, забезпечується завдяки:

– багаторічному досвіду;

– співпрацею з провідними науково-дослідними інститутами;

– максимальним урахуванням інтересів та побажань замовника.

ТОВ «Хіммашнафтогаз» виготовляються теплообмінне обладнання різних типів:

АПАРАТИ ТЕПЛООБМІННІ КОЖУХОТРУБЧАСТІЗ ПЛАВАЮЧОЮ ГОЛОВКОЮ
ТУ У 29.2-00217432-012-2002

Призначені для нагрівання та охолодження рідких та газоподібних середовищ у технологічних процесах нафтової, хімічної та газової галузей промисловості.

Теплообмінники кожухотрубчасті багатоходові трубним простором, вертикальні та горизонтальні по виконанню. Матеріальне оформлення залежно від середовищ і робочих параметрів.

Дизайн, матеріали, основні розрахункові характеристики та параметри відповідають світовим стандартам.

АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖУХОТРУБЧАТЫЕ

Технічні характеристики теплообмінників:

Діаметр кожуха, мм Тиск Ру; МПа dn, т/о труб Число ходів Поверхня теплообміну, м2 L,
мм
H,
мм
Dy,
мм
Dy1, мм A,
мм
A1,
мм
Маса, кг, не більш
3000 6000 9000
325   1,6; 2,5; 4,0 20 2 13 26 3960-6705 600 100 100 450 2350-5350 1550
25 10 20 1480
426   1,6; 2,5;  4,0; 6,3 20 2 23 49 3690- 6750 714-810 100 100 500-550 2500-5250 2750
25 19 38 2650
530   1,6; 2,5; 4,0; 6,3; 8,0 20 2 38 76 3835- 7400 954-1130 150 150 550-800 2200-5200 4430
25 31 62 4270
630 600 1,6; 2,5; 4,0; 6,3; 8,0 20 2
4
117
107
176
160
6900- 10800 106-1300 200
150
200 600-1000 5100-8100 6720
6700
25 2
4
96
86
144
129
200
150
200 6500
6480
  800 1,6; 2,5; 4,0; 6,3; 8,0 20 2
4
212
197
318
295
7465- 11000 1060-1300 250
200
250 700-1250 5100-7200 14250
14150
25 2
4
170
157
255
235
250
200
250 13850
13710
  1000 1,6; 2,5; 4,0; 6,3 20 2
4
346
330
519
495
7615- 11250 1558-1860 300
200
300 750-1330 5000-7200 23000
22850
25 2
4
284
267
426
400
300
200
300 23050
22800
  1200 1,6; 2,5; 4,0; 6,3 20 2
4
514
494
771
741
7655- 11400 1780-1900 300
250
300 820-1400 4760-7760 35500
35400
25 2
4
426
403
635
604
300
250
300 35500
35400
  1400 1,6; 2,5; 4,0 20 2
4
715
693
1072
1040
7915- 11100 1980-2000 350
250
350 1020-1270 4660-7660 34460
34450
25 2
4
584
561
876
841
350
250
350 35550
35500

АПАРАТИ ТЕПЛООБМІННІ КОЖУХОТРУБЧАСТІ З НЕРУХОМИМИ ТРУБНИМИ РЕШІТКАМИ ТА КОМПЕНСАТОРОМ НА КОЖУСІ

ТУ У 00217432-012-2002

Призначені для нагрівання та охолодження рідких та газоподібних середовищ при температурах теплообмінних середовищ від мінус 20°С до плюс 400°С, у технологічних процесах нафтової, хімічної, нафтохімічної та газової промисловостей.

Умовний тиск 1,0МПа (10кгс/см2); 1,6МПа (16 кгс/см2); 2,5МПа (25кгс/см2).

Розміщення отворів під труби у трубних решітках та перегородках по вершинах трикутників:



Технічні характеристики теплообмінників:

Діаметр кожуха, мм Тиск, Ру, МПа dn, т/о труб Число ходів Поверхня теплообміну, м2 L,
мм
H,
мм
Dy,
мм
A,
мм
A1,
мм
Маса, кг, не більш
1000 1500 2000 3000 4000 6000 9000
159   1,6; 2,5 20 1 1 1,5 2,0 3,5 1400-3400 430 80 620-2620 265
25 2,0 3
273   1,6; 2,5 20 1 4 6 8,5 12,5 1450-6450 544 100 600-2600 710
25 3 5,0 6,5 10,5
325   1,6; 2,5 20
25
1 9,5
7,5
12,5
10
19
14,5
25
19,5
2200-4700 596 100 570-2600 440 800
20
25
2 8,5
6,5
11
9
17
13
22,5
17,5
2170-4670 745
426 400 1,0; 1,6; 2,5 20
25
1 23
17
34
26
46
35
68
52
2790-6790 726 150 1520-5550 445; 460; 530 1850
20
25
2 21
16
31
24
42
31
63
47
2720-6720 1940
  600 1,0; 1,6; 2,5 20
25
1 51
41
77
62
102
82
154
124
2940-6840 1060 200 1450-5450 520; 545 3510
3180
20
25
2 48
38
73
58
97
77
146
116
2910-6910 3740
20
25
4 44
34
66
51
88
68
132
101
  800 1,0; 1,6; 2,5 20
25
1 92
74
140
112
186
149
3140-7130 1254 250 1400-5450 630; 645; 650 6000-5420
20
25
2 90
71
135
106
179
142
3190-7190 6010
20
25
4 83
64
125
97
169
129
  1000 1,0; 1,6; 2,5 20
25
1 220
182
295
244
444
366
667
551
4170-7320 1458 300 650 760 10870
20
25
2 214
175
286
234
430
353
648
530
4260-7350 10830
20
25
4 202
163
270
218
406
329
610
494
20
25
6 203
160
272
214
409
322
614
486
  1200 1,0; 2,5 20
25
1 426
348
462
525
949
790
5300-7380 1662 350 3300-5300 785 13620
20
25
2 415
338
626
509
949
766
5430-10460 19660
20
25
4 396
318
596
479
897
722
20
25
6 397
316
597
476
900
716

АПАРАТИ ТЕПЛООБМІННІ КОЖУХОТРУБЧАСТІ З U — ОБРАЗНИМ ТРУБНИМ ПУЧКОМ

Призначені для нагрівання та охолодження рідких та газоподібних середовищ у технологічних процесах хімічної, нафтохімічної та газової промисловості.

Температура теплообмінних середовищ від мінус 30 до плюс 400°С.

Робоче середовище – вибухонебезпечне, пожежонебезпечне та середовище, що відносяться до 1-4 класу небезпеки.

Умовний тиск 1,6МПа (16кгс/см2); 2,5МПа (25кгс/см2); 4,0МПа (40кгс/см2).

Технічні характеристики теплообмінників:

Діаметр кожуха, мм Тиск, Ру, МПа dn, т/о труб Число ходів Поверхня теплообміну, м2 L,
мм
H,
мм
Dy,
мм
A,
мм
A1,
мм
Маса, кг, не більш
3000 6000 9000
325   2,5 20 2 13 26 3805-6550 600 100 450 2500; 5500 1250
25 10 20
  400 2,5 20 2 23 49 3940-6940 714 100 500 2500; 5500 2500
25 19 38
  500 2,5 20 2 43 85 4070-7100 954 150 550 2500; 5500 3700
25 34 66
  600 1,6;№ 2,5 20 2 120 178 7225-7290 1060 200 600 5400 5250
25 99
  800 1,6; 2,5; 4,0 20 2 224 331 7300-10550 1354 250 700 5400; 8400 12850
25 178
  1000 1,6; 2,5 20 2 383 565 7905-10960 1558 300 750 5500; 8500 17000
25 311
  1200 1,6; 2,5 20 2 564 831 8020-11100 1780 300 800
850
5400; 8400 22200
25 471
  1400 1,6; 2,5 20 2 790 1160 8350-11865 1980 350 1000 5200; 8200 31000
25

ТРУБНІ ПУЧКИ ДЛЯ АПАРАТІВ ТЕПЛООБМІННИХ КОЖУХОТРУБЧАСТИХ

Трубні пучки призначені для нагрівання, охолодження, конденсації рідких і газоподібних середовищ у складі теплообмінних апаратів з плаваючою та нерухомою трубною головкою, що застосовуються в технологічних процесах нафтопереробної, хімічної, нафтохімічної та газової галузей промисловості.
Виконання:
Труб – латунь, вуглецева сталь (сталь 10-20), жаростійка сталь (15Х5М), нержавіюча сталь (12Х18Н10Т, 10Х17Н13М2Т), мідь;

Трубних решітоквуглецева сталь, біметал (сталь + латунь), жаростійка сталь (15Х5М), нержавіюча сталь (12Х18Н10Т, 10Х17Н13М2Т), мідь.

Технічні характеристики:

Значення Розмір
Діаметр корпусу, мм 325 – 1800
Тиск, кгс/см2 16 – 83
Довжина теплообменних труб, мм 3000 – 1200
Діаметр теплообмінних труб, мм 20; 25
Поверхность теплообміну,м2 9,4 – 2000

ВИПАРНИКИ З ПАРОВИМ ПРОСТОРОМ

Призначені для випаровування газових фракцій із рідких середовищ, можуть використовуватися як випарні апарати у хімічній, нафтохімічній, нафтопереробній та інших галузях промисловості.

ИСПАРИТЕЛИ С ПАРОВЫМ ПРОСТРАНСТВОМ

Технічні характеристики:

Внутрішній діаметр кожуха, мм 800; 1000
Умовний тиск, МПа (кгс/см²) 1,6(16); 2,5(25)
Температура теплообмінюючих середовищ, °С від -30 до +450
Сортамент теплообмінних труб, мм 20; 25
Довжина теплообмінних труб, мм 6000
Число ходів по трубам апарату 2
Схема расположення теплообмінних труб в трубних решітках по вершинам квадратів
Шаг расположення теплообмінних труб, мм 26; 32
Матеріальне виконання
з вуглецевих сталей, марок ст.3; сталь 20; 09Г2С; 16ГС
з нержавіючих сталей, марок 12Х18Н10Т; 10Х17Н13М2Т
Конструктивне виконання підігрівачів С U-образними трубами с плаваючою голівкою
Габарити, мм
для Ø800 8250 х 1250
для Ø1000 8250 х 1400
Маса апарату не більш, кг
для Ø800 4040
для Ø1000 5050

ПІДІГРІВАЧ ПАРОВОДЯНИЙ

Призначений для систем опалення та гарячого водопостачання, що працюють у режимі 70/150°С, 70/130°С та 70/95°С. Підігрівачі двоходові, чотирьохходові та з плоскими днищами. На вимогу замовника виготовляються трубні пучки.

ПОДОГРЕВАТЕЛЬ  ПАРОВОДЯНОЙ

Технічні характеристики:

Позначення D корпусу, мм L1 трубок, мм L, мм l, мм l1, мм Dy, мм Dy1, мм Dy2, мм F поверх. нагріву, м² Тепло-продуктивність Gcal/h
ПП1-9-7-II
ПП1-17-7-II
ПП1-24-7-II
ПП1-32-7-II
ПП1-53-7-II
ПП1-76-7-II
ПП1-108-7-II
325
426
480
530
630
720
820
3000 3590
3630
3750
3790
3915
4015
4155
2300
2300
2300
2300
2300
2100
2100
2000
2000
2000
2000
2000
1900
1900
100
125
150
200
200
250
300
100
150
150
200
250
250
300
50
50
50
80
80
125
125
9.5
17.2
24.4
32.0
53.9
76.8
108.0
1.13
2.08
2.94
3.88
6.55
9.4
13.3
ПП1-6-2-II
ПП1-11-2-II
ПП1-16-2-II
ПП1-21-2-II
ПП1-35-2-II
ПП1-50-2-II
ПП1-71-2-II
325
426
480
530
630
720
820
2000 2590
2630
2750
2800
2915
3015
3155
1300
1300
1300
1300
1300
1100
1100
1100
1100
1100
1100
1100
1000
1000
100
125
150
200
200
250
300
100
150
150
200
250
300
300
50
50
50
80
80
125
125
6.3
11.4
16.0
21.2
35.3
50.5
71.0
0.585
1.07
1.52
1.99
3.38
5.02
6.84

ПІДІГРІВАЧ ШВИДКІСНИЙ ВОДОВОДЯНИЙ

Підігрівачі водо-водяні швидкісні секційні для теплових мереж, призначені для підігріву води в системах опалення та гарячого водопостачання житлових, громадських та промислових будівель.

Підігрівачі виготовляються з гладких труб діаметром 57-325мм завдовжки 2м і 4м з вуглецевими, нержавіючими, латунними трубками діаметром 16, 20 і 25мм.

Підігрівачі секційні та з’єднуються за допомогою калачів.

Максимальний тиск 1-1,6МПа (10-16кгс/см2) при температурі води до 200°С.

Технічні характеристики:

Номер підігрівача D корпусу, мм L, мм F поверхня нагріву, мм² L1, мм l, мм H, мм dH, мм dH1, мм h, мм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
57
57
76
76
89
89
114
114
159
159
219
219
273
273
325
325
2000
4000
2000
4000
2000
4000
2000
4000
2000
4000
2000
4000
2000
4000
2000
4000
0.37- 28.0 2133
4133
2143
4143
2170
4170
2210
4210
2310
4310
2415
4415
2512
4512
2600
4600
70
70
80
80
85
85
90
90
140
140
150
150
190
190
190
190
200
200
200
200
240
240
300
300
400
400
500
500
600
600
600
600
45
45
57
57
76
76
89
89
133
133
168
168
219
219
273
273
45
45
57
57
76
76
89
89
114
114
168
168
219
219
219
219
100
100
100
100
120
120
150
150
200
200
250
250
300
300
300
300

ХОЛОДИЛЬНИКИ КІНЦЕВІ ХК-50, ХК-100

Холодильники кінцеві для стаціонарних поршневих оппозитних компресорів загального призначення продуктивністю 50м³/хв (ХК-50), 100м³/хв (ХК-100), призначені для охолодження повітря, що спрямовується споживачеві з одночасним виділенням з нього вологи та олії.

Технічні характеристики:

  ХК-50 ХК-100
Робочий тиск, МПа (кгс/см²):
в корпусі 0,9(9) 0,9(9)
в трубній частині 0,3(3) 0,3(3)
Температура повітря, °С:
на вході 160 160
на виході 60 60
Температура води на вході, °С. 25 25
Поверхня теплообміну, м² 14 34
Діаметр та товщина стінки теплообмінної труби, мм 25 х 2 25 х 2
Ємність, м³:
корпусу 0,515 0,925
трубної частини 0,142 0,207
Матеріальне виконання углеродистая сталь углеродистая сталь
Поверхня теплообміну, м² 3,9 – 93 0,55 – 4,6
Матеріальне виконання вуглецеваа сталь,
нержавіюча сталь
вуглецеваа сталь,
нержавіюча сталь

ТЕПЛООБМІННІ АПАРАТИ «ТРУБА В ТРУБІ»

Технічні характеристики теплообмінників:

Тип апарату Діаметр , мм Довжина теплообмінних труб, м Поєднання умовних
тиску всередині та зовні теплообмінних
труб Рв/Рн, МПа
Поверхня теплообміну,
м2
Материальне виконання
по трубному простору пo кільцевому простору
Однопоточні ГСТУ 3-17-202-2000 133, 159, 219 89, 108, 133, 159 4,5; 6,0; 9,0 1,6/1,6; 4,0/1,6; 4,0/4,0 5,0-18,0

Сталь вуглецева;

Сталь нержавіюча

Багатопоточні ГСТУ 3-17-203-2000 89, 108 38, 48, 57 3,0; 4,5; 6,0; 9,0 1,6/1,6; 1,6/4,0; 4,0/1 ,6; 4,0/4,0 3,9-93,0
Однопоточні ГСТУ 3-17-204-2000 57, 76, 89, 108 25, 38, 48, 57 1,5; 3,0; 4,5; 6,0;

6,3/1,6; 6,3/4,0; 10,0/1,6; 10,0/4,0 10,0/6,3 16,0/10,0

0,55-4,6

Компанія «ХІММАШНАФТОГАЗ» буде рада бачити Вас серед наших клієнтів та партнерів.



Зворотній зв'язок
