Повітрозбірники (ресивери)




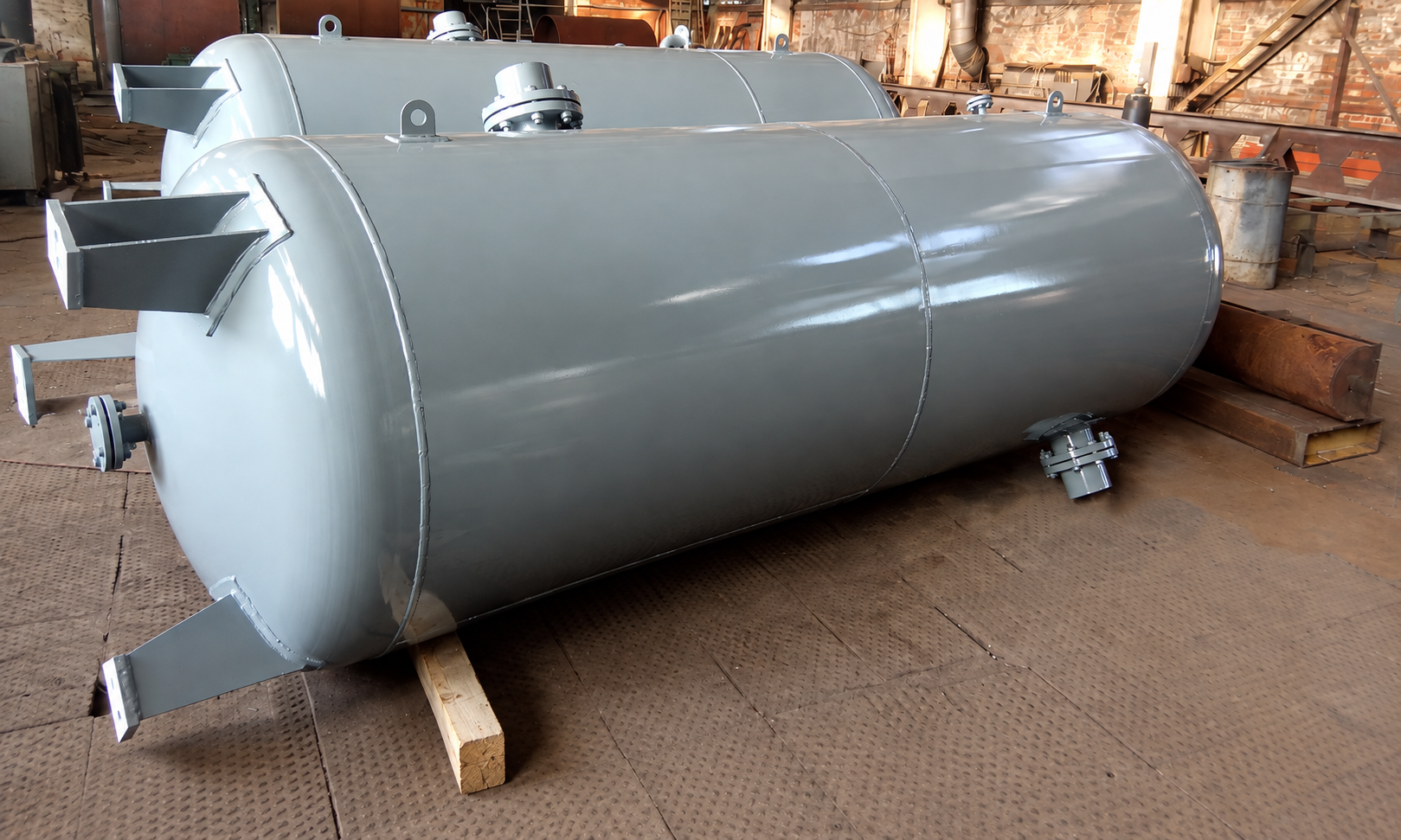

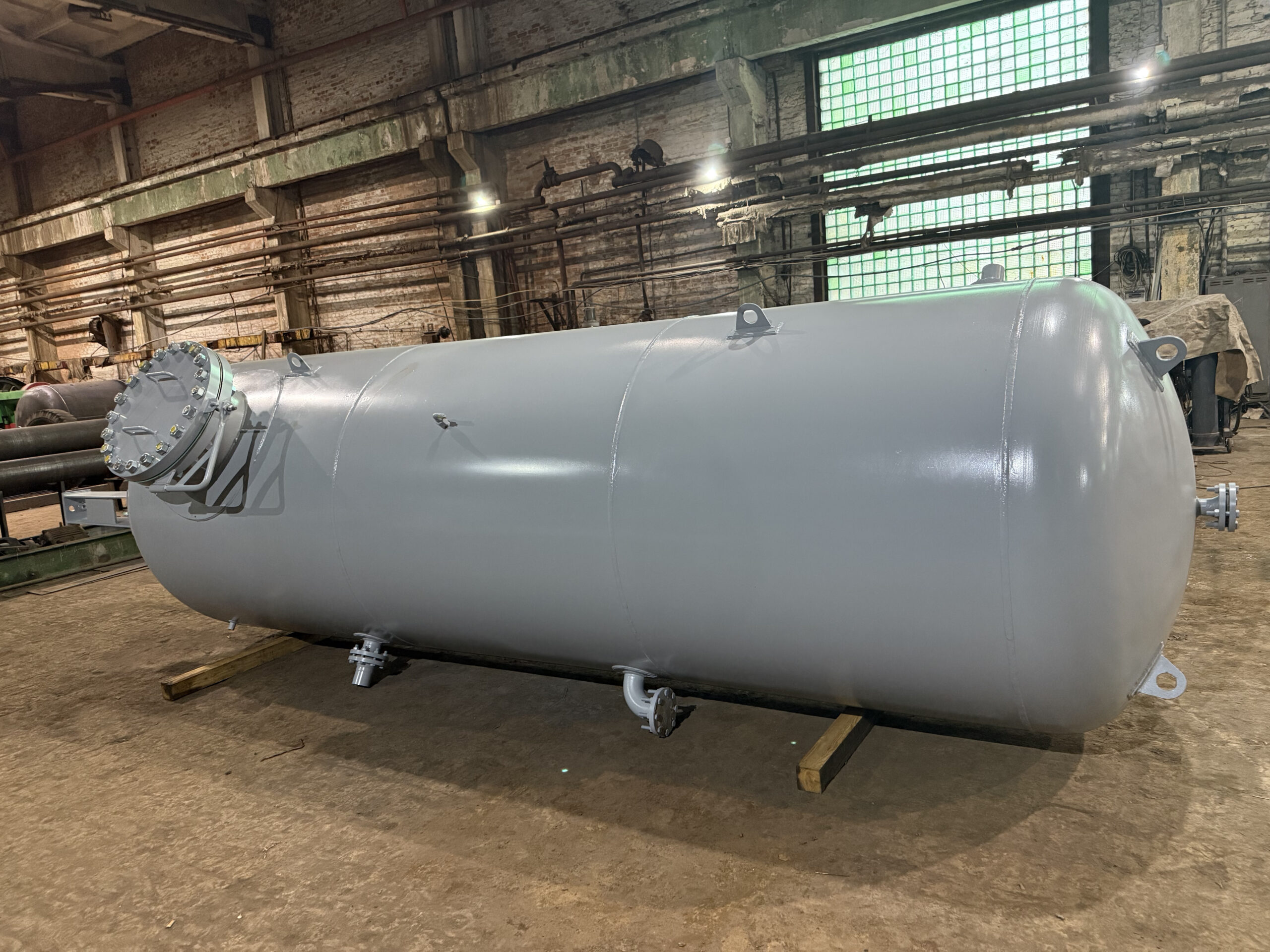

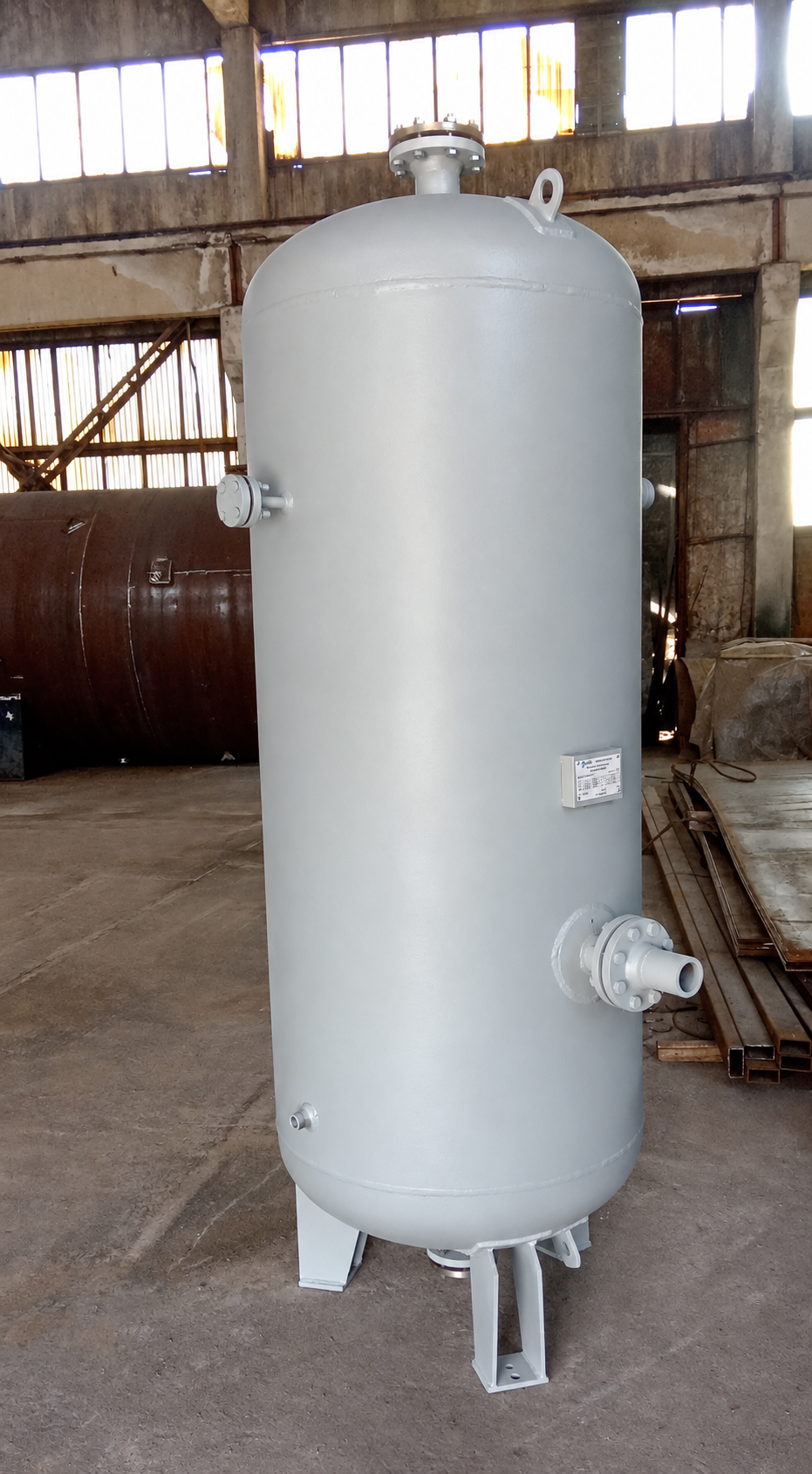

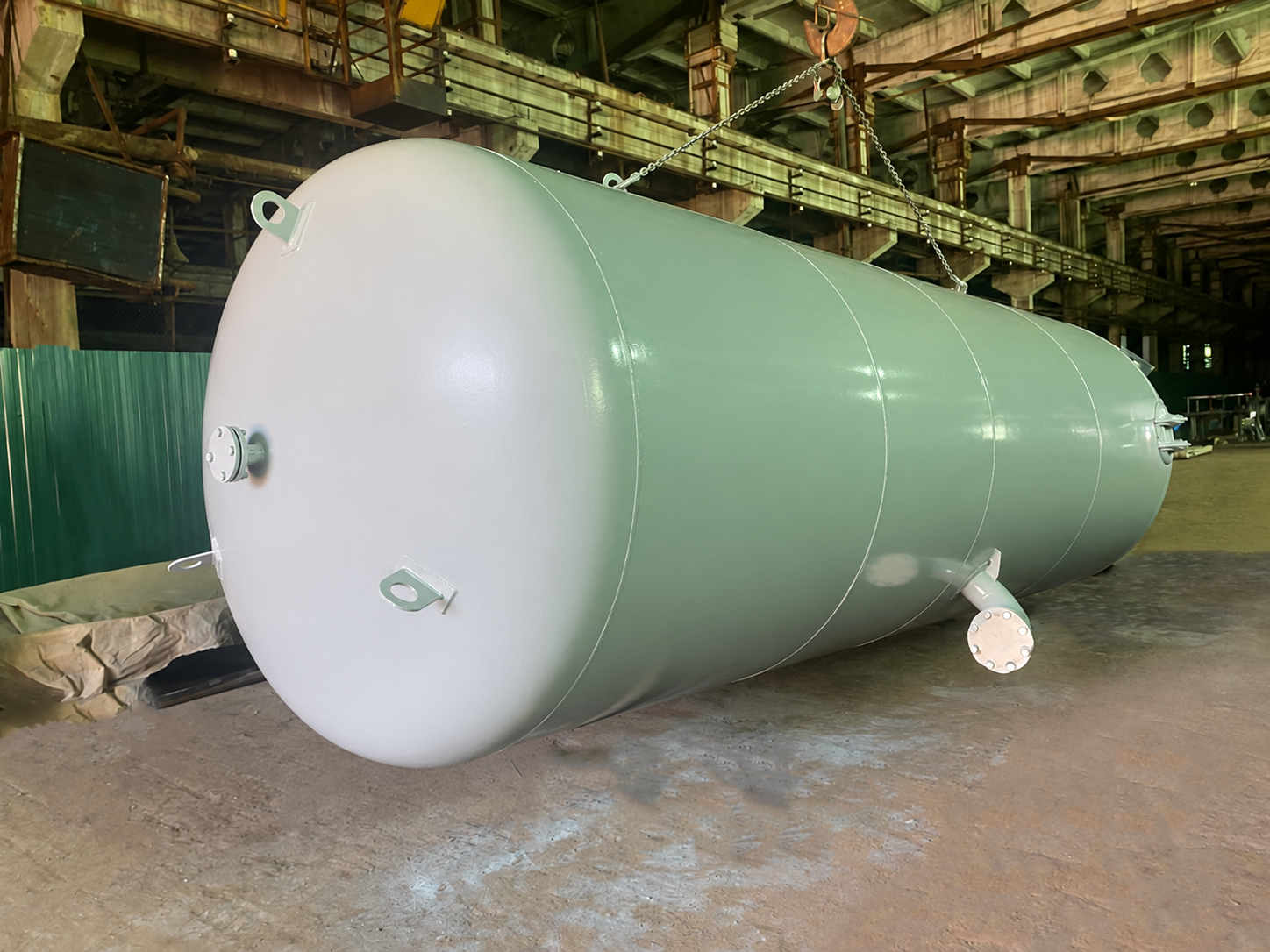

Повітрозбірники (ресивери) власного виробництва:

Компанія «ХІММАШНАФТОГАЗ» виготовляє повітрозбірники (ресивери), конструкція яких складається з металевої ємності циліндричної форми таких об’ємів: 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10; 16; 20; 25; 32; 40; 50м3 та робочим тиском: 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 4,0; 6,3МПа (8, 10, 12, 16, 20, 25, 40, 63кгс/см2).

Повітрозбірники (ресивера) можуть бути двох видів:

Робочим середовищем є повітря, але можливе використання повітрозбірника для зберігання азоту, аргону та інших інертних газів.

Дані ємності призначені для згладжування коливання тиску в повітропроводах або створення запасу повітря при роботі повітряних стаціонарних компресорів загального призначення повітряних або ротаційних компресорів.

Повітрозбірники (ресивери), за погодженням з розробником технічних умов, можуть використовуватися як посудини для зберігання повітря, азоту, аргону та інших інертних газів та експлуатуватися в районах з сейсмічності не більше 6 балів за дванадцятибальною шкалою. За необхідності експлуатуватися при умові сейсмічності понад 6 балів – проводиться розрахунок на сейсмічну стійкість посудини, що додається до паспорту посудини, що працює під тиском.

Кліматичне виконання повітрозбірників (ресиверів):

УХЛ1-при постачанні в райони з помірним та холодним кліматом.

Т1-при постачанні в райони з тропічним кліматом.

Повітрозбірники (ресивери), що мають об’єм 25м3 і вище, комплектуються кільцевими опорами.

Компанія «ХІММАШНАФТОГАЗ» комплектує дані повітрозбірники (ресивери) наступним обладнанням:

Всі виготовлені нами повітрозбірники (ресивери) підлягають гідравлічному випробуванню та пневматичному випробуванню на герметичність.

Таблиця штуцерів:

Позначення Наименування Кількість Ду, мм Ру, МПа
А Вхід повітря 1 Див. табл. 1,6*
Б Вихід повітря 1
В1-2 Встановлення запобіжного клапану Див. табл.
Г До регулятора виробництва 1 15
Д До манометру 1 М20×1,5
Е Вихід конденсату 1 25
Ж Вихід остатку 1 50 1,6*
З Резервний 1 Див. табл.
И Встановлення манометру 1 М20×1,5
К Люк Див. табл. 420×325
Позначення Ду, мм Кількість Розміри, мм Маса, кг
А,
Б
В1-2 З В   В1 В2 К D D1 d h1 h2 h3 h4 h5 h6 h7 K1 K2 K3 K4 H
B-0,5 50 80 600 520 20 1410 540 1190 1420 310 290 265 400 2830 220
B-1,0 65 800 720 1400 450 1100 1350 400 340 315 500 3170 355
B-1,6 50 50 1 1000 920 1440 540 1190 1440 410 450 390 365 600 2990 450
B-2,0 100 2040 750 2090 490 610 3590 550
B-3,2 80 1200 1100 24 1995 695 1845 1995 500 410 440 415 720 3830 800
B-4,0 150 2745 795 2145 2845 4535 975
B-6,3 200 80 1 1400 1260 3070 945 2345 555 445 2645 305 480 830 975 4750 1500
B-8,0 150 1600 1410 35 2975 950 2150 2350 650 350 2825 555 530 940 1080 4595 1610
B-10 200 4150 1250 2850 5700 1985
B-16 200 150 2000 1810 3885 1155 2055 2255 745 355 3010 655 630 1150 1480 5710 3175
B-20 250 1 42 4855 1405 1905 2105 895 365 2705 7055 4080
B-25 300 1 2200 2010 5090 1690 1890 2090 930 460 3090 735 700 1250 1580 7370 5075

Компанія «ХІММАШНАФТОГАЗ» буде рада бачити Вас серед наших клієнтів та партнерів.
