Компанія «ХІММАШНАФТОГАЗ» виготовляє підземні дренажні ємності ЕП/ЕПП, що призначенні для збору та тимчасового зберігання нафтопродуктів на підприємствах нафтогазової та коксохімічної галузях, в якості резервуару для зливу палива з технологічних систем, для зберігання газового конденсату, для зливу нафти, олії, дизельного палива, трансформаторної олії, бензину, лугів, кислот, стічних вод тощо. Слід зазначити, що вони не використовуються для зливу зріджених вуглеводневих газів (ЗВГ).

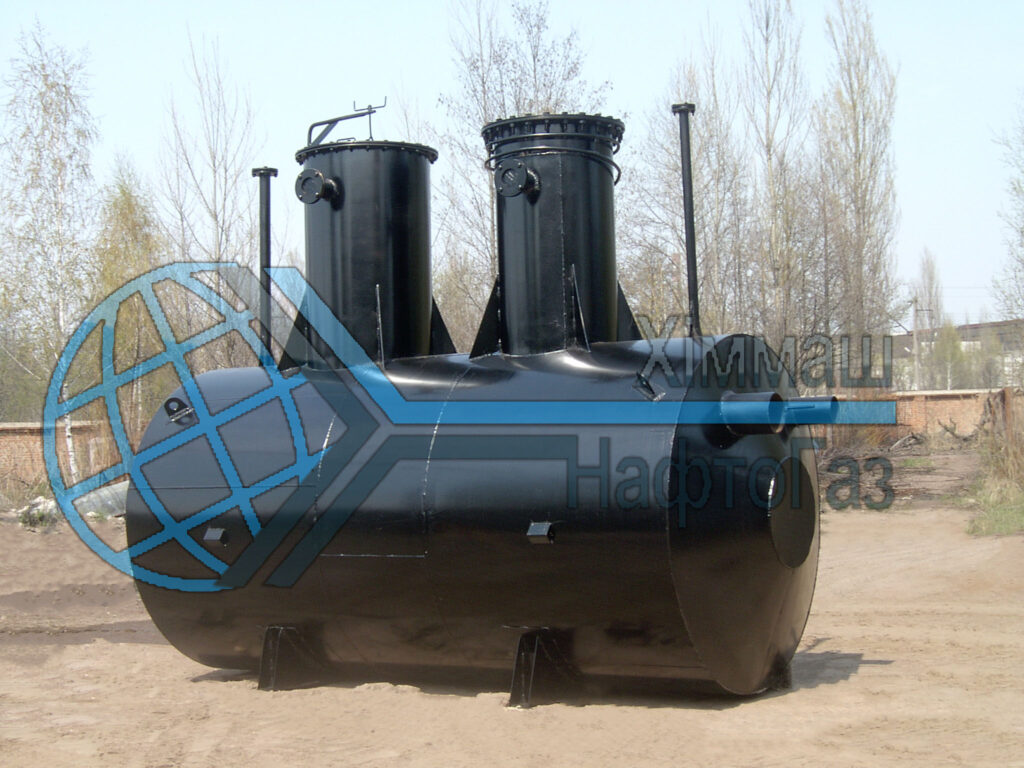

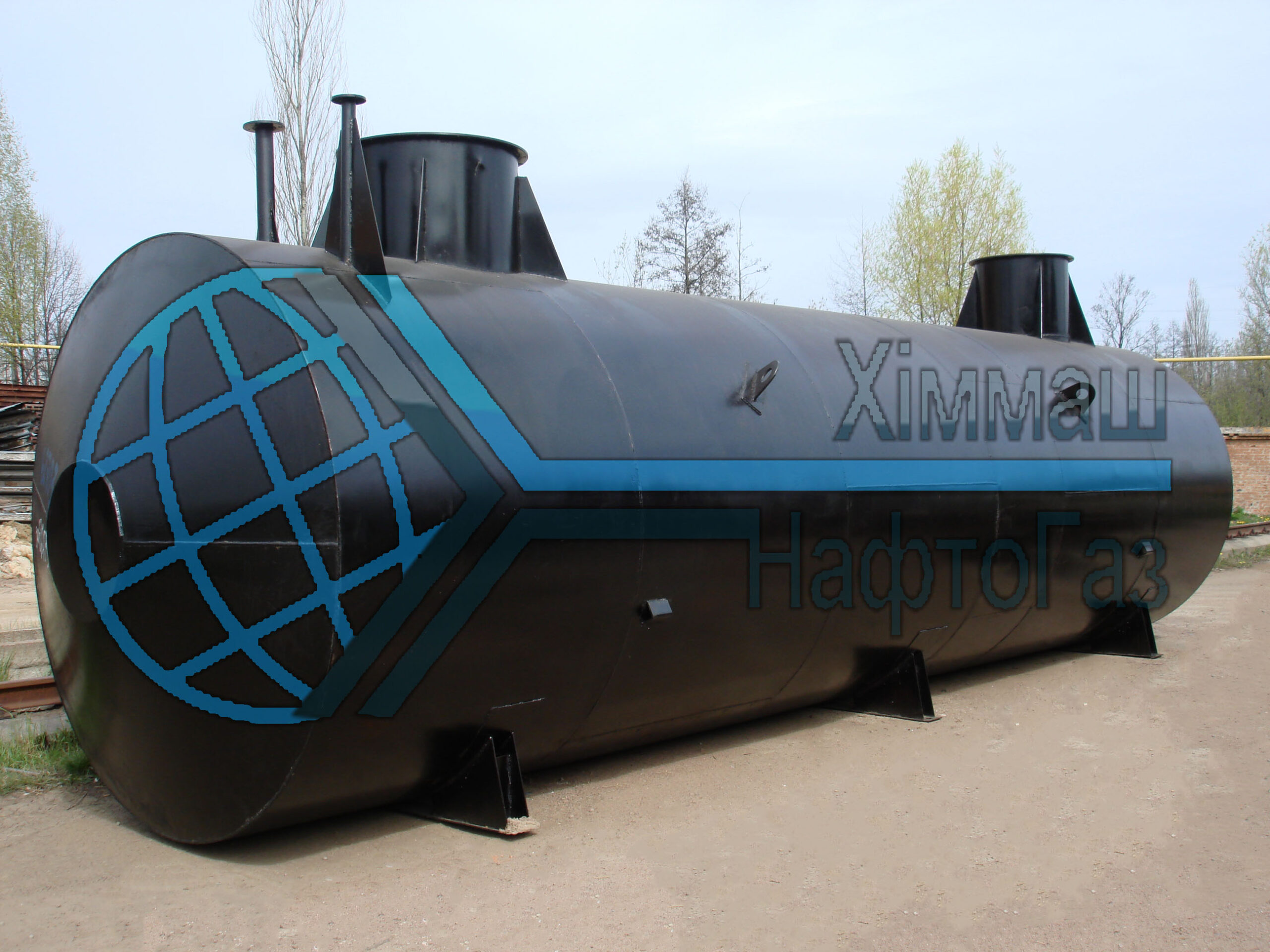

Ємність ЕП – це цільнозварний металевий горизонтальний апарат (циліндричної форми), що працює під тиском не вище 0,07МПа, об’ємом від 1м3 до 200м3, що складається з конічних днищ, люків (горловин) і штуцерів. Люки розміщуються у верхній частині ємності. Один із них призначений для наливу та відбору нафтопродукту з апарату, другий — для проведення технологічних та ремонтних робіт.
Для закачування/відкачування нафти на одну з горловин може монтуватися напівзанурювальний насос та інше технологічне обладнання для контрольно-вимірювальних робіт (термометр, показник рівня рідини, манометр, фільтри для уловлювання механічних домішок та запобігання накопиченню відкладень).
Матеріал виготовлення корпусу повинен бути стійким до негативного впливу ґрунту для запобігання корозійним, хімічним та фізичним змінам. Для цього на зовнішній бік наноситься гідроізоляційне покриття, яке виконується з бітумно-полімерних мастик.
Компанія «ХІММАШНАФТОГАЗ» виготовляє підземні дренажні ємності двох видів:
Підігрів корпусу ємності ЕПП здійснюється металевим змійовиком у вигляді труб всередині обічайки (в яких циркулює пароводяна суміш) або кабелем, що нагріває.
Технологічна обв’язка підземних дренажних ємностей:
На будівельному майданчику всі ємності приєднуються до трубопроводу, який з одного боку підходить до зливного фільтра труби, а з іншого – до насоса, встановленого в одній з горловин, або опускається нижче рівня так званого «мертвого залишку», створюючи таким чином гідравлічний затвор, що запобігає появі іскри в процесі зливно-наливних операцій.
Для надійного та безпечного застосування в ємностях ЕП/ЕПП передбачені патрубки та штуцери для встановлення контрольно-вимірювального та іншого обладнання, наприклад: термометра, манометра, пристроїв для визначення кількості продукту (рівнеміри), термоелектричного перетворювача, пристроїв для автоматичного припинення подачі або відкачування продукту, систем сигналізації, запірно-регулюючої арматури
Розміри ємності типу ЕП/ЕПП:
Об’єм ємності номінальний | V= 8м3 | V= 12,5м3 | V= 16м3 | V= 20м3 | V= 25м3 | V= 40м3 | V= 63м3 | |
Виконання ємності | 1 | 2 | ||||||
Д | 200 | 240 | 300 | |||||
L | 2880 | 4280 | 5280 | 4826 | 5826 | 9026 | 9244 | |
H | 4925 | 5235 | 5240 | |||||
S | 8 | 10 | ||||||
h | 1300 | 900 | 1600 | 1000 | ||||
h1 | 600 | 800 | 1100 | |||||
L1 | 2400 | 3800 | 4800 | 4200 | 5200 | 8400 | ||
L2 | – | – | – | – | 1834 | 5841 | 5742 | |
l1 | – | – | – | – | 1834 | 1947 | 1914 | |
n | – | – | – | – | 1 | 3 | ||
l2 | 1050 | 1620 | 2350 | 1750 | 2700 | 5840 | ||
l3 | 700 | 730 | 1000 | |||||
l4 | 500 | 1020 | 1220 | |||||
l5 | 2050 | 2450 | 3050 | |||||
l6 | 570 | 680 | 800 | |||||
l7 | 610 | 1820 | 2550 | 1950 | 3200 | 6040 | ||
l8 | – | 1900 | 2400 | 2100 | 1833 | 1650 | ||
l9 | – | 910 | 1275 | 975 | 1600 | 2000 | ||
l10 | – | – | – | – | – | 2040 |
